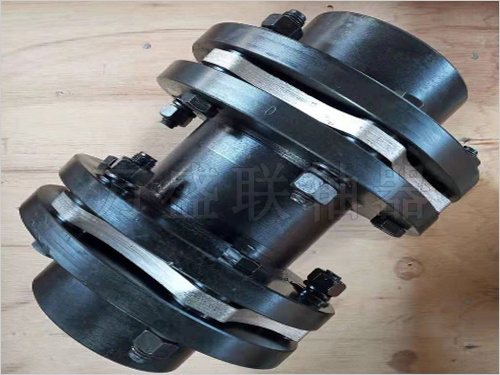

![JMJI型接中间轴型膜片联轴器](/uploads/img/20211019/616ee048ab51a.jpg)
产品描述
![](/skin/images/wslzq1.jpg)
![](/skin/images/wslzq3.jpg)
![](/skin/images/wslzq4.jpg)
JMJI型接中间轴型膜片联轴器是由几组膜片(不锈钢薄板)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属弹性元件挠性联轴器,不用润滑,结构较紧凑,强度高,受用寿命长,伍旋转间隙,不受温度和油污影响,具有耐酸,耐碱,方腐蚀的特点,适用于高温,高速,有腐蚀介质工况环境的轴系传动,广泛用于各种机械装置的轴系传动,如水泵(尤其是大功率,化工泵),风机,压缩机,液压机械,石油机械,印刷机械,纺织机械,化工机械,矿山机械,冶金机械,舰艇高速动力传动系统,汽轮机活塞式动力机械传动系统,履带式车辆,以及发电机组高速,大功率机械传动系统,经动平衡后应用于高速传动轴系已比较普遍。膜片联轴器与齿式联轴器相比,没有相对滑动,不需要润滑,密封,无噪声,基本不用维修,制造较方便,可部分代替齿式联轴器。
膜片联轴器的应用:
广泛用于各种机械装置的轴系传动,如水泵(尤其是大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、舰艇高速动力传动系统、汽轮机、活塞式动力机械传动系统、履带式车辆,以及发电机组高速、大功率机械传动系统,经动平衡后应用于高速传动轴系已比较普遍。
膜片联轴器的优点:
膜片联轴器与齿式联轴器相比,没有相对滑动,不需要润滑、密封,无噪声,基本不用维修,制造方便,可部分代替齿式联轴器。膜片联轴器在国际上工业发达国家应用已很普通。
膜片联轴器这种特性有点像波纹管联轴器,实际上联轴器传递扭矩的方式都差不多。膜片本身很薄,所以当相对位移荷载产生时它很容易弯曲,因此可以承受高达1.5度的偏差,同时在伺服系统中产生较低的轴承负荷,膜片联轴器常用于伺服系统中,膜片具有很好的扭矩刚性,但稍逊于波纹管联轴器。另一方面,膜片联轴器非常精巧,如果在使用中误用或没有正确安装则很容易损坏。所以保证偏差在联轴器的正常运转的承受范围之内是非常必要的。
![](/skin/images/wslzq5.jpg)
![](/skin/images/wslzq6.jpg)
![](/skin/images/wslzq7.jpg)
![](/skin/images/wslzq8.jpg)
