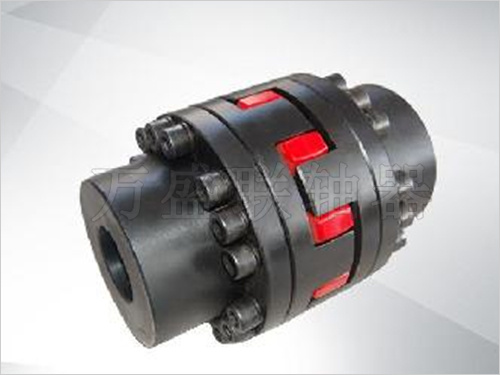

![XLS型星形双法兰弹性联轴器](/uploads/img/20211019/616edfb00a958.jpg)
产品描述:
XLS型星形双法兰弹性联轴器是将一个整体的星形弹性环作为弹性元件,装在两个形状相同的半联轴器的凸形爪块之间,以实现两半联轴器的连接.......
全国服务热线:18730716577
我要询价产品描述
![](/skin/images/wslzq1.jpg)
![](/skin/images/wslzq3.jpg)
![](/skin/images/wslzq4.jpg)
XLS型星形双法兰弹性联轴器是将一个整体的星形弹性环作为弹性元件,装在两个形状相同的半联轴器的凸形爪块之间,以实现两半联轴器的连接。
XLS型星形双法兰弹性联轴器的特点:
1、具有 补偿两轴相对偏移、减振、缓冲性能。
2、径向尺寸小、结构简单、不用润滑,承载能力高,维护方便。
3、适用于联接两同轴线,起动频繁,正反转多变的传动轴系,传动转矩为20-25000N.m,工作温度为-35-80℃。
4、聚氨脂弹性体由凸形爪块限制,可避免由于冲击产生的内部变形及离心力产生的外部变形;凸爪大的凹面,使渐开线齿上的表面压力很小,齿上即使承受过载,齿仍不会磨损或变形。
5、标准号为JB/T 10466-2004里规定了八种结构形式,扩大了使用范围。
弹性联轴器适用的轴径均有一个范围,标准中已给出轴径,或者给出适用直径的尺寸系列,被联接的两轴应在此范围之内。一般情况下,被联接的两轴的直径是不同的,两个轴端的形状也可能不同。根据载荷大小和性质及两轴的同心条件共同选择,两半联轴器的孔径应满足主、从动轴的要求,孔径可一样,也可不一样,长度可一样,也可不一样,因电动机转速较高,为减小起动载荷,缓和冲击,选用具有较小转动惯量和具有弹性的联轴器。
![](/skin/images/wslzq5.jpg)
![](/skin/images/wslzq6.jpg)
![](/skin/images/wslzq7.jpg)
![](/skin/images/wslzq8.jpg)
